클라우드 환경에서 컨테이너(Container) 기술을 적용한, 확장 가능한 웹 애플리케이션(Scalable Web Application) 구축 사례
- 2022-03-31
- 작성자 이기태
최근 클라우드 환경의 웹 애플리케이션 시스템 구축이 IT업계의 화두로 떠오르고 있습니다. 그 중 컨테이너(Container) 기술을 적용하여 Scalability를 높이려는 니즈는 단연 눈에 띄는 대목입니다. 바로, 컨테이너 오케스트레이션(Container Orchestration)의 Defacto 표준(실상의, 실제로 존재하는, 그리고 일반적으로 인정받는 표준)으로 자리매김한 쿠버네티스를 활용해 더욱 쉽게 Scale-in, Scale-out의 효과를 거둘 수 있기 때문입니다. 지금부터 차례로 컨테이너 기술을 적용한 확장 가능한 웹 애플리케이션 (Scalable Web Application)구축 시 고려 사항들을 살펴보겠습니다.
컨테이너(Container) 기술을 적용할 때 고려할 사항
확장 가능한 웹 애플리케이션을 구축할 때, 컨테이너 기술을 적용한 웹 애플리케이션 개발은 일반적인 Monolithic 환경과는 다르게 여러 사항들을 고려해야 합니다.
[여기서 잠깐!] 확장 가능한 웹 애플리케이션 (Scalable Web Application) 이란?
확장 가능한 웹 애플리케이션은 사용자 수나 트래픽 증가 등의 상황에서도 안정적으로 동작하면서 수평적 확장을 통해 대응할 수 있는 웹 애플리케이션을 말합니다. 즉, 확장성을 고려하여 설계된 웹 애플리케이션으로, 서버를 추가하거나 증설함으로써 서비스를 확장할 수 있습니다. 이를 통해 사용자가 증가할 때에도 웹 사이트나 서비스의 성능 저하를 최소화하면서도 높은 가용성과 안정성을 유지할 수 있습니다.
첫째, 컨테이너 이미지 Build 환경 구축 필요
컨테이너기반의 웹 애플리케이션 시스템은 소스 코드를 수정할 때마다 이미지 Build를 통해 컨테이너가 배포됩니다. 대부분이 DevOps를 위한 CI/CD 환경에서 이미지 레지스트리(Image Registry) 및 컨테이너 이미지 Build/배포까지 포함된 Pipeline을 구성하기 때문입니다.
둘째, Linux Environment 및 컨테이너 지원 SW 사용
대부분의 컨테이너 환경은 Linux 기반입니다. 예외적으로 Windows 컨테이너 구성이 가능할 수 있지만, 보통의 경우 Windows 기반 시스템을 컨테이너로 바꾸려면 우선적으로 Linux Environment로의 전환이 선행됩니다. 여기에는 컨테이너를 지원하는 SW로의 전환까지가 포함됩니다. 그러나 컨테이너 지원 기능이 없는 SW사용이 불가피한 경우, VM 환경이 더 적합할 수 있습니다.
셋째, Scalable한 구조로 개발된 애플리케이션
Scale-in, Scale-out 발생과 컨테이너 추가 생성/삭제 시, 혹은Workload의 자동 할당 및 해제 시에도 서비스의 영향이 없어야 유연한 Scale in/out이 가능합니다. 때문에 Stateless한 Web/Was서버와 Stateful한 데이터 구성은 Persistent Volume에 구축하는 것이 바람직합니다.
[여기서 잠깐!] Stateful과 Stateless의 차이는?
Stateful은 상태 정보를 유지하고 관리하는 것을 의미합니다. 즉, 어떤 상태 정보가 저장되어 있으며 이를 기반으로 작업을 수행하는 시스템을 말합니다. 이와 반대로 Stateless는 상태 정보를 유지하지 않고, 상태 정보에 의존하지 않고 작업을 수행하는 시스템을 의미합니다.
웹 서버 제거 케이스
일반적으로 컨테이너기반 웹 애플리케이션을 쿠버네티스 환경에 구성할 때는 인그레스 컨트롤러(Ingress Controller)라는 Inbound Http/Https Traffic을 통해 처리합니다.
[여기서 잠깐!] 인그레스 컨트롤러(Ingress Controller)란?
인그레스 컨트롤러(Ingress Controller)는 쿠버네티스에서 Ingress 리소스를 관리하고 클러스터 외부에서 애플리케이션에 접근할 수 있는 경로를 설정하는 역할을 담당합니다. 이를 통해 애플리케이션의 라우팅, 부하 분산, SSL 인증서 처리 등을 관리할 수 있습니다.
컨테이너로써 인그레스 컨트롤러 자체도 쿠버네티스 worker node에서 서비스되는 Pod입니다. 대규모 처리 과정의 안정적인 진행을 위해서 인그레스 컨트롤러 만 처리하는 Proxy Node를 이중화하여 LB를 통한 로드 밸런싱(Load Balancing)이 바람직합니다. 인그레스 컨트롤러는 웹 서버에서 수행되던 Proxy 역할을 처리하게 됩니다. 즉, 웹 서버 없이 직접 WAS 서버를 호출하는 구조가 가능하다는 의미입니다. 이는 일반적으로 웹 애플리케이션에 많이 적용되는 구성입니다. 이는 웹 서버가 HA(고가용성)를 위해 여러 대로 구성되어 있을 경우 자원 및 웹 서버 비용 절약의 효과를 기대할 수 있습니다.
실제 적용한 성능 테스트에서 TPS가 유사하여 웹 애플리케이션 구성에 많이 적용되고 있습니다. 이때 처리되던 Static Contents를 WAS 서버로 옮기는 것도 고려할 수 있습니다. 또한, WAS 서버 용량 산정 시 해당 서버로 Static Contents를 옮기는 것도 추가로 고려해야 합니다.
[여기서 잠깐!] TPS(Transactions Per Second), 초당 트랜잭션 수란?
TPS(Transactions Per Second, 초당 트랜잭션 수)는 시스템이 초당 처리할 수 있는 트랜잭션 수를 나타내는 지표입니다. 이는 시스템이 처리할 수 있는 최대 처리량을 의미하고, 대개는 데이터베이스나 웹 서버 등의 처리 능력을 측정하는 데 사용됩니다. 높은 TPS는 시스템의 성능이 우수하다는 것을 나타내며, 시스템이 대규모 트래픽을 처리할 수 있는 능력을 갖추고 있다는 것을 의미합니다.
웹 서버 유지 케이스
웹 애플리케이션은 커뮤니케이션 시스템으로써 게시물, 댓글, 이슈 토론방 등의 기능을 제공합니다. 그러나 동영상, 스트리밍, 대용량 파일, 다운로드 등 서버가 처리해야 하는 정적 콘텐츠의 크기가 크고 변경이 잦은 경우에는 웹 서버 유지를 고려해야 합니다. A사의 경우, 웹 서버의 Static Contents와 WAS 서버의 Dynamic Contents 모두를 호출하기 위해 위해 인그레스 오브젝트(Ingress Object)를 각각 생성하도록 구성하였습니다. 이와 같은 구조의 시스템은 4,000~5,000 TPS 성능의 규모를 처리합니다. 즉, Path가 구분되어 있고 Session Cookie Name도 다른 두 가지 인그레스 오브젝트를 구성하여 웹 서비스와 WAS 서비스에 대해 라우팅(Routing) 처리한 결과입니다. 이와 같이 Static Contents에 대한 사용량이 높은 경우, 서비스 처리의 상당 부분을 웹 서버에서 처리하게 됩니다. 상대적으로 WAS 서버의 경량화는 소프트웨어 라이선스에 대한 절감효과를 가져올 수 있습니다.
더불어, 쿠버네티스 환경에서 웹 서버를 구성할 때 인그레스 컨트롤러(Ingress Controller)를 통하는 구성 외에도 NodePort를 Open하여 웹 서버로의 다이렉트한 접근 방법을 고려해 볼 수 있습니다. 그러나 NodePort 구성 시에는 30000번 대 Port를 80, 8080 등의 포트로 Port Forwarding까지 고려해야 합니다.

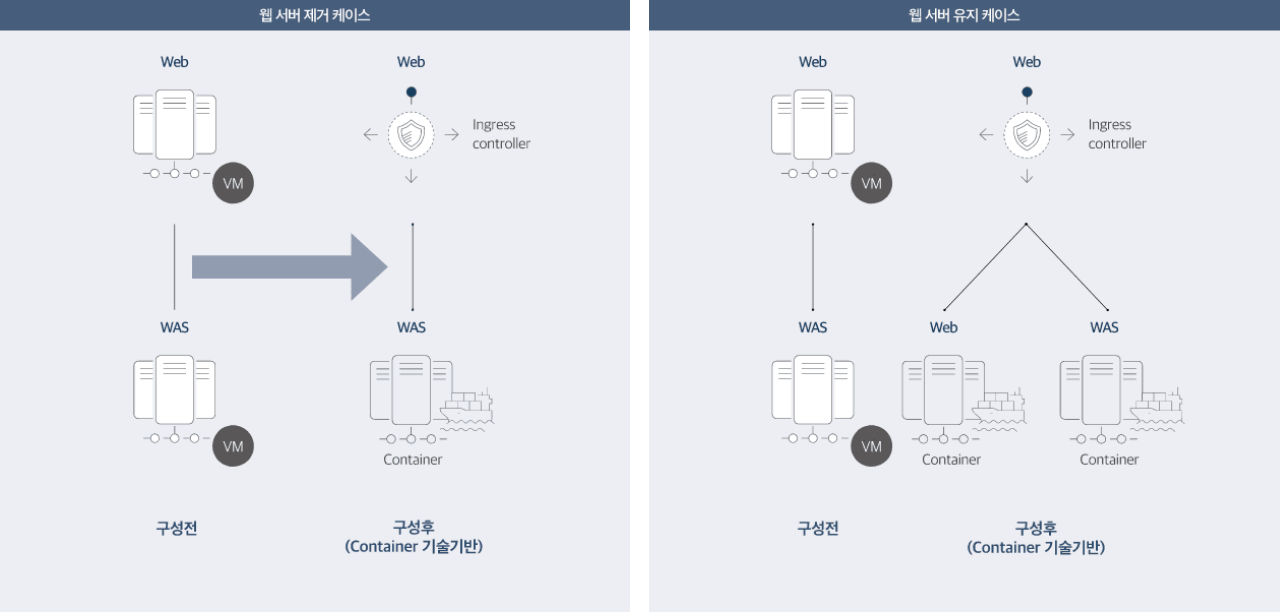

- 구성전 : WEB(vm) - WAS(vm)
- 구성후(Container 기술기반 : WEB(Ingress controller) - WAS(container)
- 구성전: Web(VM) - WAS(VM)
- 구성후(Container 기술기반 : WEB(Ingress controller) - 두 개의 WAS(container)
쿠버네티스 Apps 바로가기
https://www.samsungsds.com/kr/container-k8sapps/k8sapps.html
퍼시스턴트 데이터(Persistent Data) 구성 케이스
컨테이너기반 웹 애플리케이션 시스템에서 퍼시스턴트 데이터 에 대한 구성은 크게 세 가지로 나누어 볼 수 있습니다.
[여기서 잠깐!] 퍼시스턴트 데이터(Persistent Data)란?
퍼시스턴트 데이터(Persistent Data)는 영속성을 갖는 데이터를 의미합니다. 즉, 데이터가 생성된 이후에도 계속해서 존재하며, 시스템이 종료되거나 리부팅되더라도 유지됩니다. 이와 대조되는 개념으로는 휘발성 데이터(Volatile Data)가 있는데, 이는 임시적으로 사용되는 데이터로, 시스템이 종료되거나 리부팅되면 삭제됩니다. 대표적인 퍼시스턴트 데이터로는 데이터베이스의 데이터가 있으며, 이를 통해 데이터의 지속성을 보장하고, 데이터의 안전한 저장 및 관리가 가능합니다.
첫째, 로그 파일 존재
로그 파일은 RWX용 Persistent Volume으로 구성하여 Scale-in/out되는 여러 컨테이너(Container Deployment)에서 접근이 가능하도록 설계할 수 있습니다. 이때, 로그 파일의 경로가 동일하면 여러 컨테이너에 대한 로그가 하나의 파일에 통합되기 때문에 WAS 컨테이너 Base 이미지의 로그 파일 설정에는 Pod name으로 구분된 경로를 설정하는 것이 바람직합니다. 더불어 오브젝트 스토리지(Object Storage)에 로그 파일이 저장될 수 있지만, 파일을 그곳에 저장하게 하는 별도의 구성이 필요합니다. 다른 선택으로는 Splunk와 같은 솔루션에 로그를 통합 저장하도록 구성하고 WAS 컨테이너 단에서 별도의 로그 파일을 관리하지 않는 방법도 있습니다.
둘째, 텍스트, 이미지, 동영상과 같은 파일 데이터(File Data) 존재
클라우드 환경에서는 이러한 파일 데이터를 오브젝트 스토리지에 저장하는 것을 권장합니다.
셋째, 데이터베이스 데이터(Database Data)가 존재
쿠버네티스 환경에서 데이터베이스와 같은 Stateful Resource는 StatefulSet을 사용합니다. 데이터베이스는 Web/WAS와 달리 각각의 Pod별로 다른 역할/ 기능을 수행하며 Pod 재생성 시 상태 유지가 필요하기 때문입니다. Deployment는 정의된 복제본(Replica)에 대해 최소한(at least)의 개수를 보장하기 때문에 일시적으로 정의된 개수보다 많이 생성될 가능성에 대해 유의할 필요가 있습니다.
Auto Healing 기능을 제공하는 쿠버네티스는 단일 Standalone 데이터베이스라 할지라도 상당한 가용성을 확보할 수 있습니다. 그렇기 때문에 가용성이 확보된다면 컨테이너 데이터베이스는 Standalone으로 구성하는 것이 간단하면서도 효과적입니다. 물론, Operator 활용으로 HA Cluster 구성의 컨테이너 Database를 Scale in/out 할 수 있지만, 이는 어디까지나 데이터베이스 유지/ 관리의 편의성 측면으로 활용하는 것이 좋습니다. 이는 아직까지 컨테이너 기반의 데이터베이스에 대해 Auto Scale in/out이 failover 했을 때 데이터의 무결성, 일관성 등의 몇 가지 제약을 가지고 있기 때문입니다.
[여기서 잠깐!] HA Cluster(High Availability Cluster, 고가용성 클러스터)란?
HA Cluster(High Availability Cluster)는 여러 대의 컴퓨터를 클러스터로 구성하여 하나의 시스템처럼 동작하도록 구성된 시스템을 말합니다. 이를 통해 어느 한 대의 서버가 장애가 발생하더라도 다른 서버가 이를 대신 처리함으로써 시스템의 가용성을 보장할 수 있습니다. HA Cluster는 로드 밸런싱, 데이터 백업, 장애 감지 및 복구 등의 기술을 적용하여 안정적인 서비스를 제공합니다. 예를 들어, 웹 서버 클러스터에서는 트래픽 분산과 장애 대응을 위해 HA Cluster를 적용할 수 있습니다.
여러 가지 고려 사항에도 불구하고, 쿠버네티스이라는 강력한 도구의 활용은 컨테이너 기술을 적용한 MSA기반 웹 애플리케이션 개발의 대세로 떠오르고 있습니다. Tomcat, Nginx와 Web, WAS Server Software 등을 컨테이너로 사용할 수 있는 삼성 클라우드 플랫폼(Samsung Cloud Platform)의 쿠버네티스 Apps은 다수의 현장 운영 경험을 기반으로 최적화된 개발 환경을 제공합니다. 손쉽게 다수의 컨테이너 관리가 가능한 쿠버네티스 서비스, 지금 삼성SDS에서 만나실 수 있습니다.
