3D 데이터의 손쉬운 활용
넥스플랜트 3D eXcellence

구매문의

생산·시공·운영 현장에서 널리 사용되고 있는 3D 데이터
전 세계 어디서나 웹 브라우저만으로 보안 걱정 없이!
빠르고 안전하게 활용하세요.

대용량의 데이터, 고도의 보안 요구, 전문 SW 필요 등의 이유로 다양한 업무에서 활용하기 어려우셨죠?
넥스플랜트 3D eXcellence는 설계 단계에서 생성된 다양한 형태의 3D 정보를 변환·통합 및 시각화하고, 생산·시공·운영 현장에서 3D 데이터를 가볍고 안전하게 활용할 수 있는 환경을 제공합니다.

소개 동영상

이기종 3D 데이터의 활용과 연결되는 다양한 서비스로 업무와 협업 환경의 혁신을 이룰 수 있습니다.

특장점

잠자고 있는 3D 설계 데이터,
이제 모든 업무에 자유롭게 활용하세요.

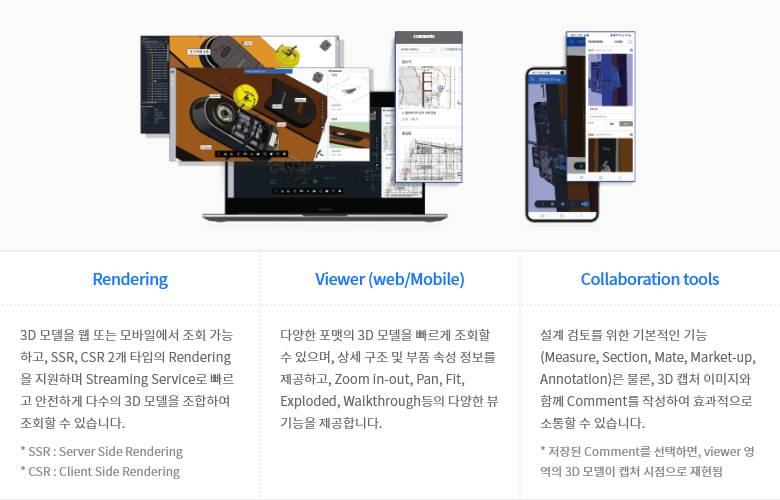

제조·건설 영역 등 30여 종의 이기종 CAD 포맷을 지원하고, 대용량의 3D 데이터도 고성능의 초경량 스트리밍으로 빠르게 시각화하여 웹 및 모바일 환경에서 3D 데이터를 쉽게 활용할 수 있습니다.

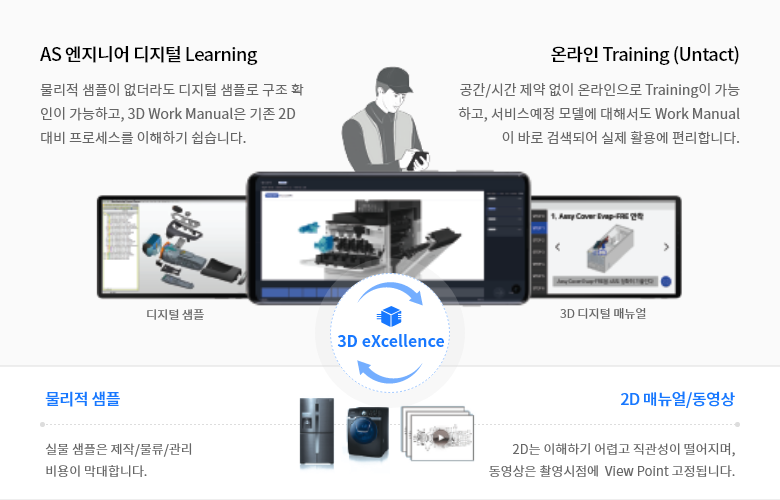

R&D, 설계에서 작성된 3D 데이터를 구매, 제조, A/S뿐 아니라 조달·시공·운영 등 다양한 서비스에 활용할 수 있어 제조 시간 단축, 재시공 비용 절감까지 가능합니다.

설계 데이터 내 속성값과 ERP, SCM 등 기업 내 데이터 연계가 가능하며, 3D와 IoT 데이터의 융합으로 기업의 Digital Twin을 실현합니다.

다양한 환경에서 쉽고 빠르게 웹 브라우저만
있으면 O.K

데이터 보안이 보장된 웹 환경에서,
3D 데이터로 디자인 미팅하고 효율적으로 협업하세요.

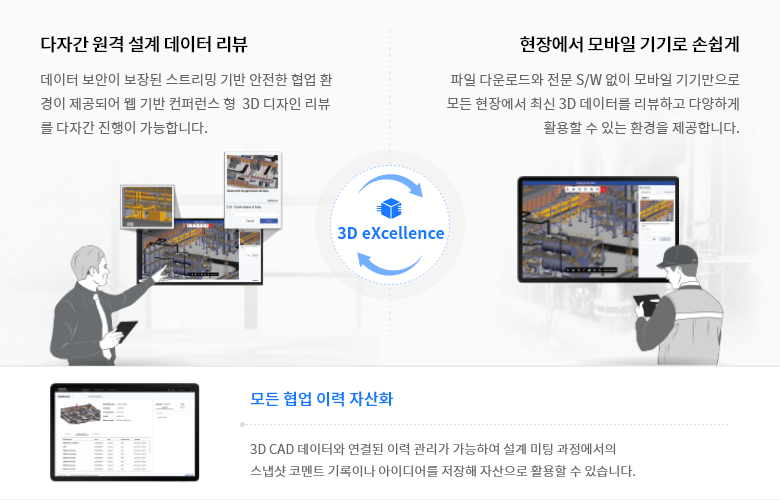

보안이 보장된 웹 스트리밍으로, 원본 데이터 전송 없이 많은 내/외부 사람들과 3D 데이터를 공유하며 협업할 수 있습니다.

별도 SW 설치 없이 실시간으로 Web 기반 다자간 콘퍼런스형 (음성·화상·문자) 리뷰가 가능하여 참석자 간 모델 조회, Markup, Comment 및 조작 내용이 공유되고 이슈 사항, 도면별 이력 관리 기능도 제공합니다.

또한 회의 음성 기록을 텍스트 변환하고, 코멘트 내용을 활용하여 빠르게 회의록을 만들 수 있습니다.

보안이 보장된 웹 스트리밍으로 다운로드 없이
안전하게

플랫폼 기반의 데이터 API 서비스로,
쉽고 빠르게 기존 시스템과의 연계와 기능 확장을 할 수 있습니다.

3D eXcellence 시스템 내 구성된 데이터 셋 기반, 전 서비스가 통합되어 있어, 고객의 요구에 따른 Legacy 데이터 연계 및 사용자 Customization이 자유롭습니다.

API가 오픈된 구조로 고객 Legacy 데이터를 활용하는 맞춤형 환경을 구현할 수 있습니다.

확장/연계가 자유로운 오픈 아키텍처

더 많은 게 궁금하다면 전문가와 직접 상담해 보세요!

전문가와 상담하기

고객사례

글로벌 A건설

01

글로벌 A건설

네트워크가 안 좋은 해외 현장에서도 Web 브라우저만 있으면 설계도면 리뷰, 설계/시공 이슈 관리 등 본사/현장/설계사 간 실시간 협업이 가능해 Off-line 출장/회의 30% 감소했습니다.

자세히 보기 다운로드

활용예시

01

3D 데이터의 자유로운 활용,
Web Visualizer

다양한 포맷, 대용량의 3D 데이터도 고성능의 초경량 스트리밍으로 빠른 시각화를 통해, 모바일 환경에서도 자유롭게 활용할 수 있습니다.

다운로드

웹기반 실시간 Design Meeting

제조·건설 영역 등 30여 종의 이기종 CAD 포맷을
지원과 웹 및 모바일 환경에서 3D 데이터를 쉽게 활용할 수 있습니다.

다운로드

넥스플랜트 3D eXcellence에 대해
더 자세히 알아보세요.

가이드

리소스

넥스플랜트 3D eXcellence 사례들을 알아보세요.

매뉴얼

넥스플랜트 3D eXcellence의 사용법을 확인하실 수 있습니다.

솔루션 지원사양

플랫폼

Windows, Linux, Unix

데이터베이스

PostgreSQL 9.4 +

WAS

Standard Servlet Container (Weblogic, Tomcat, etc.)

웹

NGINX, Apache

소프트웨어 요구사항

JAVA 1.8 +

자주 묻는 질문

가격 문의는 아래의 메일로 요청 주시면 자세히 안내해 드리겠습니다.
- 대표 메일: nexplant3d@samsung.com
권장 사용자 환경 정보입니다.
- Server(WEB/WAS) : 4Core, 8GB(Memory), 100G(Storage), RHEL 7.x이상 *2 (Orchestrator)
- Server(DB) : 4Core, 32GB(Memory), 200G(Storage), RHEL7.x이상 *2 (Orchestrator)
- Client : NVIDIA Geforce GTX/NVIDIA GRID GPUs, Windows 10이상, Chrome(Browser)
클라우드 환경에서 설치/운영은 가능합니다.
인프라 및 운영 서비스에 대한 상세한 내용은 아래의 연락처로 문의하시기 바랍니다.
- 고객지원 포털: https://support.samsungsds.com
- 대표 메일 : nexplant3d@samsung.com

현재 지원 가능한 CAD 포맷은 총 30+종으로, 상세 지원 포맷 리스트는 아래에서 확인하실 수 있습니다.

지원사양 Format, Version, Extensions
Format	Version	Extensions
3MF	1.2.3	3MF
ACIS	Up to 2021	SAT, SAB
Autodesk 3DS	Any	3DS
Autodesk DWF	Any	DWF, DWFX
Autodest Inventor	Up to 2023	IPT, IAM
Autodest Navisworks	From 2012 to 2022	NWD
Catia V4	Up to 4.2.5	MODEL, SESSION, DLV, EXP
Catia V5	Up to V5_6R2022	CATDrawing, CATPart, CATProduct, CATShape, CGR
Catia V6 / 3DExperience	Up to V5-6 R2019 (R29)	3DXML
COLLADA	Any	DAE
AutoCAD-2D	Up to DWG 2018(RealDWG 2021)	DAE
AutoCAD-3D	Up to AUtoCAD 2019	DWG, DXF
Creo-Pro/E	Pro/Engineer 19.0 to Creo9.0	ASM, NEU, PRT, XAS, XPR
FBX	ASCII:from 7100 to 7500, Binary:All	FBX
GL Transmission Format	Version 2.0 only	FBX
I-deas	Up to 13.x(NX 5), NX I-deas 6	MF1, ARC, UNV, PKG
IFC	IFC2xEditions 2,3 and 4	IFC, IFCZIP
IGES	5.1, 5.2, 5.3	IGS, IGES
JT	Up to v10.6	JT
Microstation DGN	7	DGN
NX-Unigraphics	V11 to V18, NX to NX12, NX1847 to NX2206	PRT
Parasolid	Up to 34.1	X_B, X_T, XMT, XMT_TXT
PDF	All Versions	PDF
PRC	All Versions	PRC
Revit	2015 to 2023	RVT, RFA
Rhino3D	From 4 to 7	3DM
Solid Edge	V19-20, ST-ST10, 2022	ASM, PAR, PWD, PSM
SolidWorks*	From 97 up to 2022	SLDASM, SLDPRT
STEP	AP 203 E1/E2, AP214, AP242	STP, STEP, STPZ
STEP/XML	Any	STPX, STPXZ
Stereo Lithography(STL)	All Versions	STL
U3D	ECMA-363	U3D
VDA-FS	Version 1.0 and 2.0	VDA
VRML	V1.0 and V2.0	WRL, VRML
Wavefront OBJ	Any	OBJ

* SolidWorks PMI reader is limited

CAD 파일 크기에 대한 제약사항은 없으나 2GB 이내 CAD 파일 사용을 권장하며 스트리밍 포맷으로 변환하는 서버의 메모리 등 적절한 사양 사이징 및 도면 조회 시 적절한 GPU 사양이 필요합니다.
화면에 조회되는 CAD 도면은 렌더링 결과만 표시되므로 데이터 자체가 유출될 수는 없습니다. 다만 Meeting 중 사진 촬영, 캡처 등을 막는 기능은 제공되지 않으며 별도 보안 전문 업체나 SW를 검토 부탁드립니다.
제조·건설 영역 등 30여 종의 이기종 CAD 포맷을 지원하고, 대용량의 3D 데이터도 고성능의 초경량 스트리밍으로 빠르게 시각화하여 웹 및 모바일 환경에서 3D 데이터를 쉽게 활용할 수 있습니다.
Nexplant 3D eXcellence 에 등록된 사용자만 가능하고, Design Meeting 의 참석 그룹에 포함된 사용자만 참석 가능합니다.
Rest API 나 다른 Interface 도구를 통해 연계 가능하며, 귀사의 기존 업무 시스템과 쉽게 연결할 수 있습니다. 다만 연계를 위한 별도 개발은 필요합니다.
Integration 서비스를 원하시면 아래의 연락처로 문의하시기 바랍니다.
- 고객지원 포털: https://support.samsungsds.com
- 대표메일 : nexplant3d@samsung.com
"Design Data" 메뉴에서 CAD 도면 선택 시 해당 도면으로 진행된 Design Meeting 이력을 확인하실 수 있습니다.
각 Design Meeting은 완료 후, 회의록 작성 기능을 통해 회의 결과를 관리할 수 있습니다.
작성된 회의록에 대해 수정도 가능하며, 수정된 이력에 대한 버전을 관리하고 있습니다.

1GB 도면의 경우 서버 사양이 적절한 경우 도면 구성 내용에 따라 다르지만 10여초 내외의 로딩 성능을 보이며 줌 인/아웃 시 30FPS 이상을 보여주므로 가볍게 사용하실 수 있습니다.

지원 포맷 리스트, format, version, extensions
Format	Version	Extensions
3MF	1.2.3	3MF
ACIS	Up to 2021	SAT, SAB
IGES	5.1	IGS, IGES
FBX	7400, ASCLL or Binary	FBX
GLTF	2.0	GLTF, GLB
JT	8.1, 9.5, 10.0	JT
Parasolid	12.1	X_T
PRC	Latest	PRC
STEP	AP 203 E2, AP 214 E1, AP 242 E1	STP, STEP, STPZ
Strero Lithography	Any	STL
U3D	ECMA-363	U3D
VRML	1.0 and 2.0	VRML
Wavefront OBJ	Any	OBJ

1) FBX-DOM file are unsupported.
2) Our JT writer supports JT 8.1, 9.5 and 10.
3) Exporting tessellation data is only possible using the Parasolid bridge (not available on macOS).
4) Our STEP writer supports AP203, AP241, and AP242. STPZ export is only available in the AP242 format.
